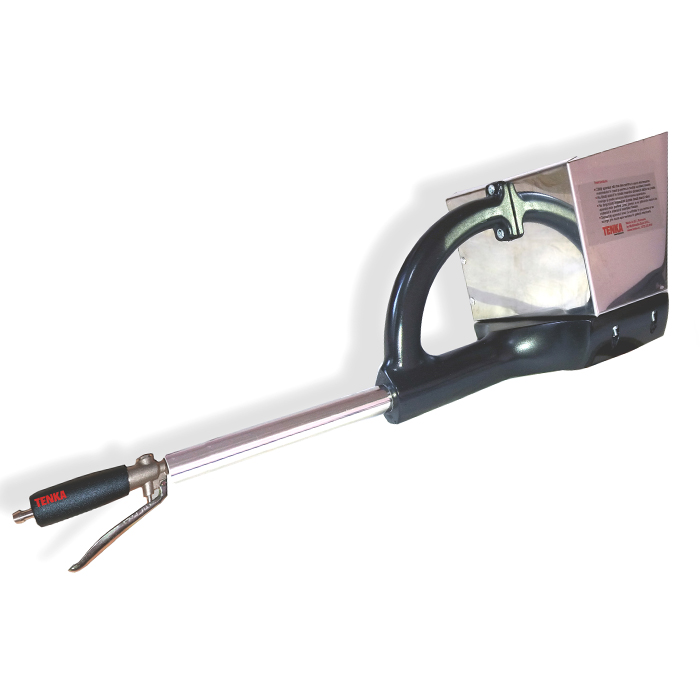

Putsmaskin med 3 låsbara munstycken

TENKA TK-31N är en pneumatisk utrustning för applicering av murbruk, speciellt framtagen för putsning av väggar och vertikala ytor. Apparaten använder tre sprutmunstycken, och vart och ett av dessa kan avaktiveras separat. På så sätt kan arbetskonfigurationen ändras beroende på den yta som ska putsas, materialet som används och kompressorns kapacitet.

Apparatens form har utformats för praktisk användning på byggarbetsplatser. Handtagets vertikala position gör det möjligt att stödja behållaren och murbruket på ett sätt som är naturligt för armen, vilket ger operatören god kontroll över appliceringsriktningen och minskar obekväma arbetsställningar under längre arbetspass.

Pneumatiskt system med tre oberoende munstycken

Till skillnad från en pistol med ett enda utlopp, distribuerar TK-31N murbruket genom tre munstycken placerade sida vid sida. Denna konfiguration ökar täckningsområdet vid varje rörelse och är särskilt lämplig när stora vertikala ytor ska putsas.

Det är dock inte obligatoriskt att alla tre munstycken fungerar permanent. Systemet gör det möjligt att välja antalet aktiva munstycken, så att pistolen kan konfigureras för ett, två eller tre munstycken. Operatören kan därmed välja mellan ett bredare appliceringsområde och en mer koncentrerad stråle.

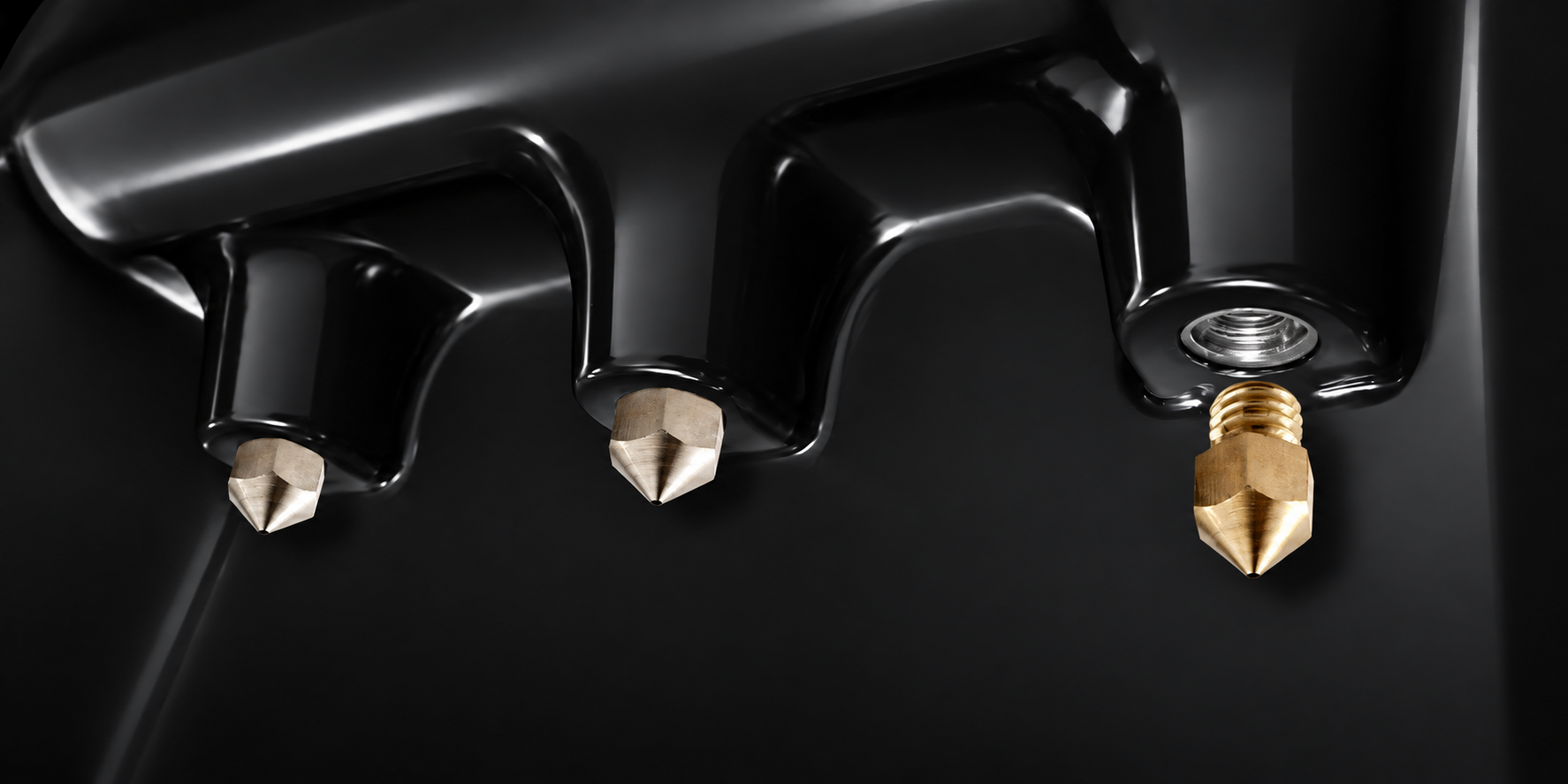

Reglering av antal munstycken med hjälp av låslock

För att avaktivera de munstycken som inte behövs används dedikerade låslock. Dessa monteras snabbt och kräver inga nycklar eller andra verktyg för åtdragning. Genom att montera locket blockeras både munstyckets bana och hålet där tryckluften deltar i utkastningen av murbruket.

Denna lösning gör det möjligt att snabbt byta arbetsläge. På en stor vägg kan alla tre munstycken hållas aktiva, medan man i trånga utrymmen, vid fyllning av vissa hålrum eller när en mer exakt applicering krävs, kan arbeta med endast ett eller två munstycken.

Möjligheten att välja munstycken är också användbar när den tillgängliga kompressorn inte kan leverera det luftflöde som krävs för att hela systemet ska fungera samtidigt. Istället för att byta apparat kan man helt enkelt minska antalet munstycken som används.

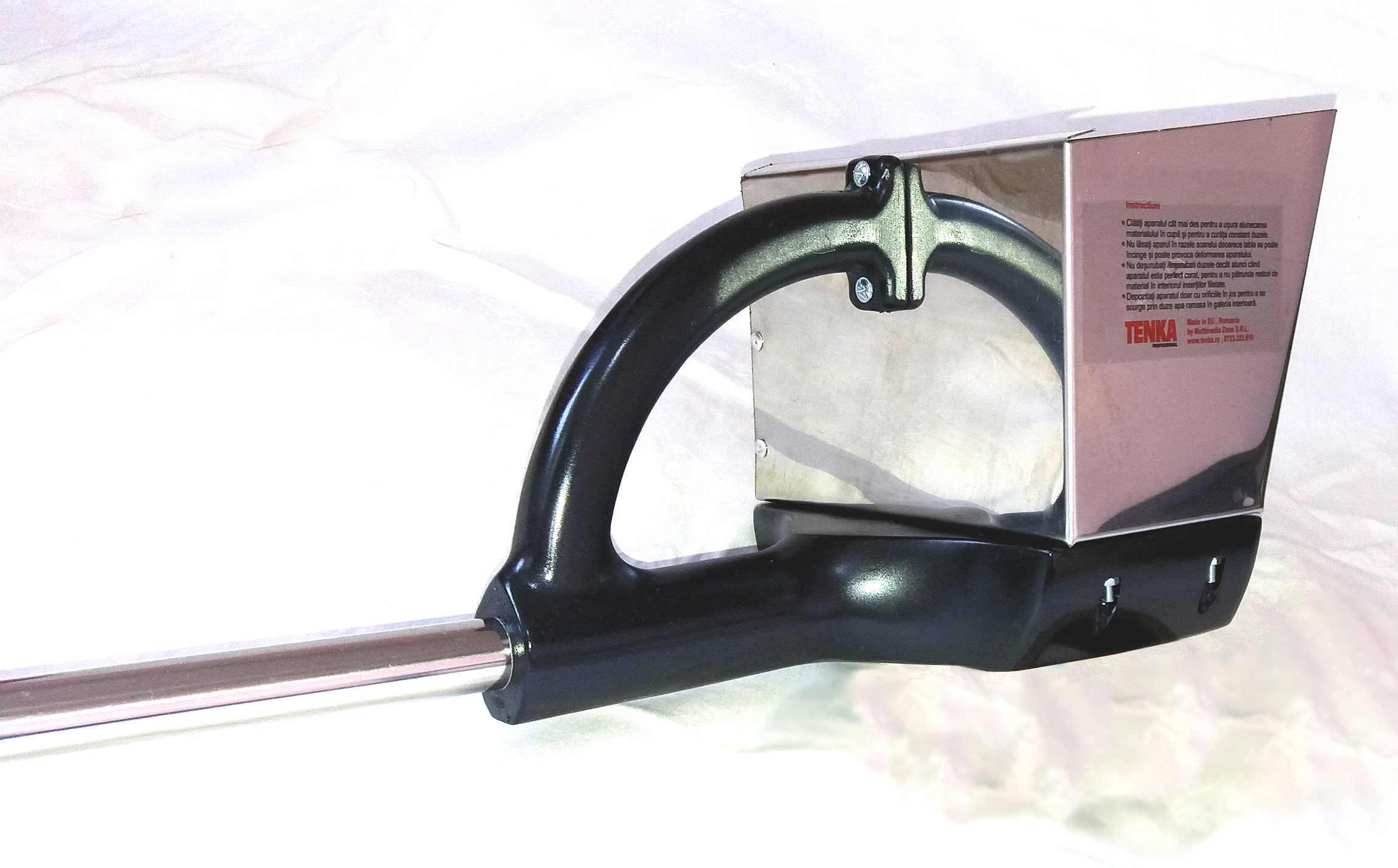

Lätt aluminiumbehållare för cirka 5 kg murbruk

Murbruket hälls i en metallbehållare tillverkad av aluminium. Denna rymmer cirka 5 kg material, en mängd som är jämförbar med ungefär tre fulla murslevar. Behållarens volym ger tillräckligt med material för en effektiv appliceringstakt utan att belasta apparaten för mycket under hantering.

I den övre delen har behållaren en kant på cirka 1,5 cm. Denna hjälper till att hålla murbruket kvar inuti när pistolen rörs eller lutas för att följa olika områden på väggen.

Arbetsposition utformad för vertikal putsning

Vid applicering av murbruk på väggar måste operatören ständigt stödja både pistolens vikt och materialet i behållaren. Av denna anledning är huvudhandtaget på TK-31N placerat vertikalt, så att apparaten kan hållas i en naturlig position under appliceringen.

Denna geometri underlättar förflyttning av pistolen över väggytan och gör det lättare att kontrollera avstånd och sprutriktning. Konstruktionen fokuserar därmed inte bara på appliceringshastighet, utan även på apparatens manövrerbarhet i daglig användning.

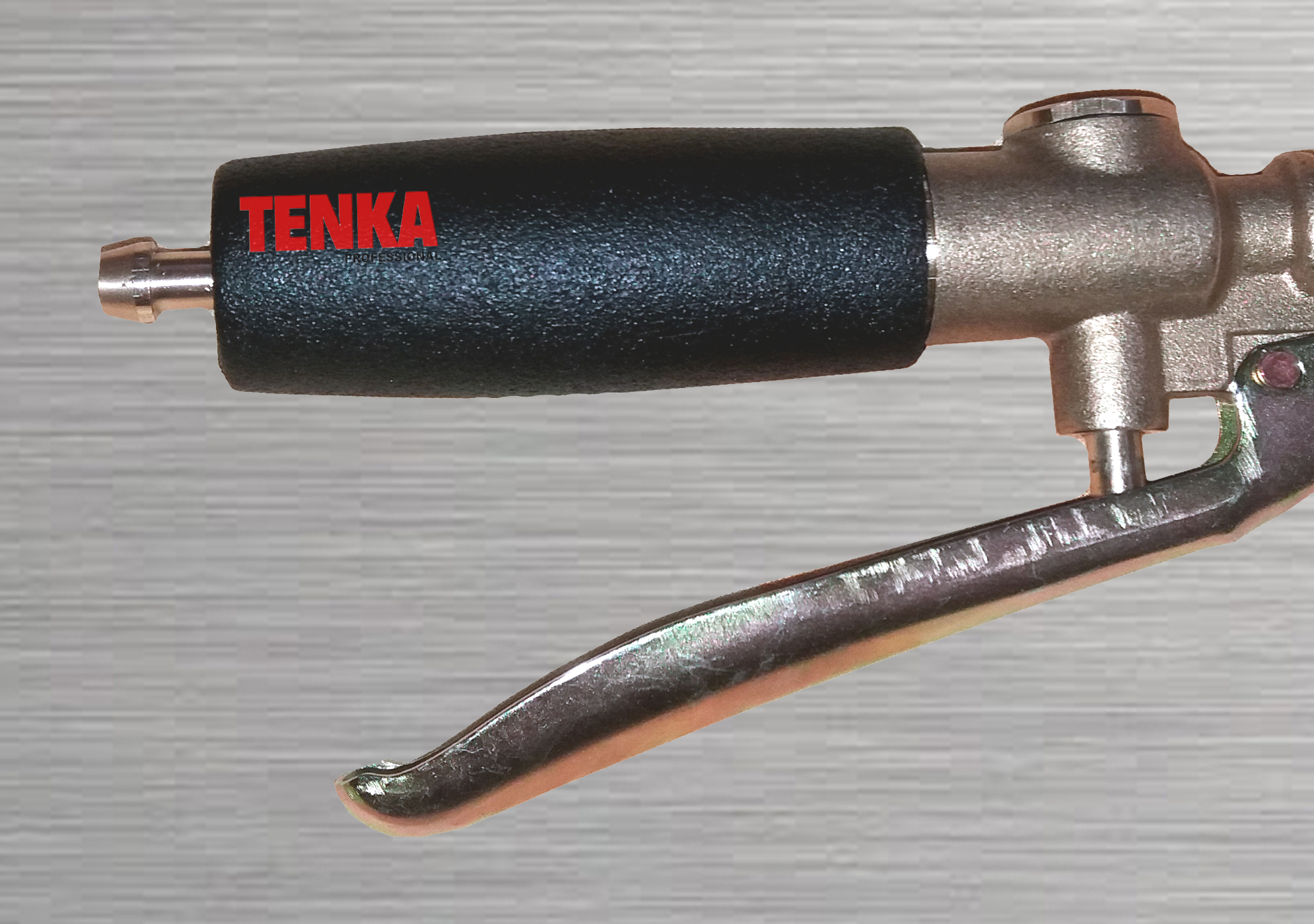

Snabbkoppling till tryckluftssystemet

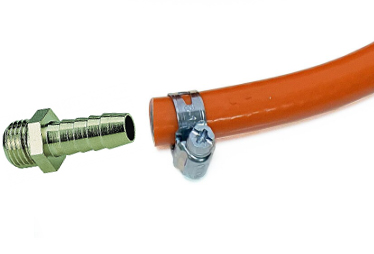

TK-31N drivs med tryckluft, och matningen till munstyckena styrs manuellt via avtryckaren. Slanganslutningen sker via en universell pneumatisk snabbkoppling av typen "hane", vilket förenklar både anslutning av apparaten till kompressorn och bortkoppling efter avslutat arbete.

Genom att trycka på avtryckaren leds tryckluften till det pneumatiska systemet och bidrar till att driva ut och sprida murbruket genom de aktiva munstyckena.

CNC-bearbetat pneumatiskt fördelarrör

Luftdistributionssystemet är tillverkat av hård polyuretan, ett material valt för att skapa en robust och samtidigt lätt komponent. Vid de punkter där munstycken och låslock monteras används gängade metallinsatser.

Fördelarröret är tillverkat genom precisions-CNC-bearbetning. Processen möjliggör kontrollerat utförande av de interna kanalerna och de funktionella områdena genom vilka luften distribueras till varje munstycke.

Enheten som består av det pneumatiska fördelarröret, aluminiumbehållaren och stödhandtaget är utformad för den specifika miljön på en byggarbetsplats, där apparaten måste vara tillräckligt solid för upprepad användning utan att bli onödigt tung vid hantering.

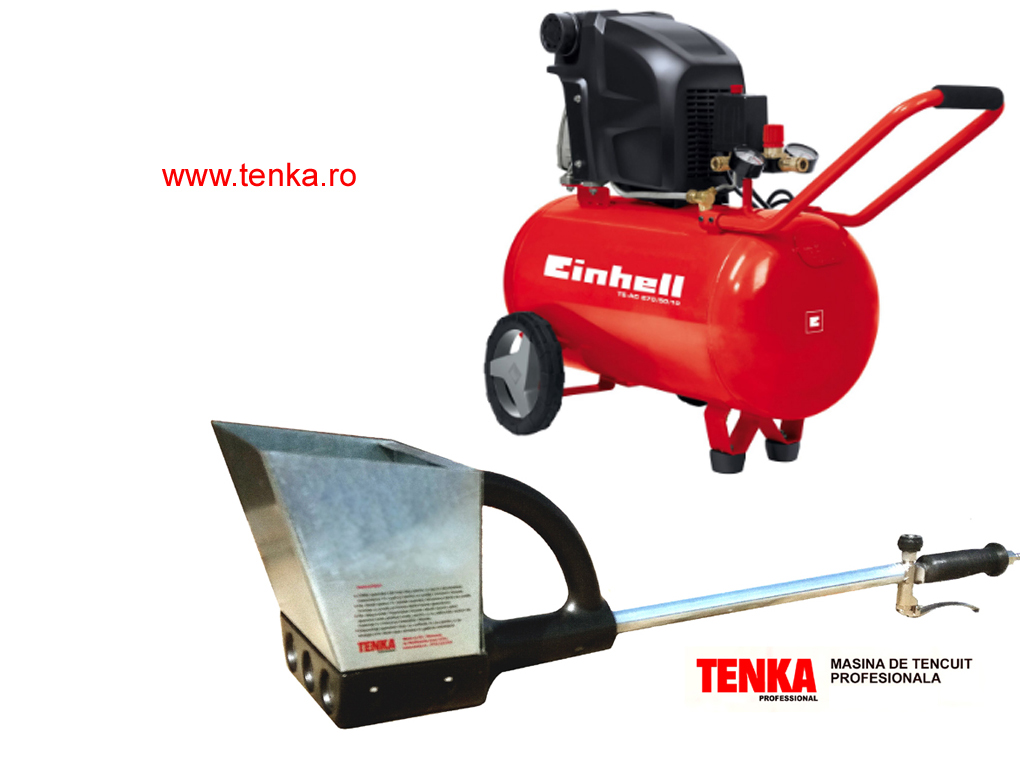

Vilken kompressor krävs för TK-31N?

Prestandan hos en pneumatisk putspistol beror direkt på den mängd luft som kompressorn kan leverera. Det räcker inte att bara uppnå ett visst tryck: man måste också säkerställa det luftflöde som krävs för varje aktivt munstycke.

Som referens för applicering av murbruk på ett avstånd av minst 30 cm krävs ett tryck på minst 3 bar per aktivt munstycke, tillsammans med ett flöde på minst 80 l/min per aktivt munstycke.

Luftbehovet ökar med antalet munstycken som används. Om en kompressor inte kan upprätthålla de nödvändiga förhållandena när alla tre munstycken är igång, kan ett eller två av dem stängas med hjälp av de dedikerade locken. På så sätt kan samma TK-31N konfigureras efter den tillgängliga pneumatiska installationen.

Användningsområden för väggar och andra vertikala ytor

TENKA TK-31N är främst avsedd för applicering av murbruk på vertikala ytor. Konstruktionen med tre munstycken gör den lämplig för både täckning av vanliga väggar och för arbeten där materialet måste föras in eller sprutas över olika typer av armering.

Beroende på vilket material som används och arbetets särdrag kan pistolen användas för:

• applicering av puts på murverk och väggar av tegel, lättbetong, sten, lera och andra kompatibla underlag;
• sprutning av murbruk över svetsade nät och armerade strukturer, inklusive vid konstruktion eller fyllning av poolväggar;
• täckning av väggar byggda av halm, naturmaterial eller strukturer som kräver fyllning av en armering;
• utförande av grundning (utkast) före putsning, för att förbereda underlaget och främja vidhäftning;
• lokal fyllning av ytor eller utrymmen genom att använda ett enda munstycke för att få en koncentrerad stråle;
• skapande av dekorativa ytor genom påföring av material och efterföljande formning, inklusive för ytbehandlingar med naturstenskänsla;
• applicering av finputs, spackel eller andra kompositioner som är kompatibla med den pneumatiska pistolens funktionsprincip.

Från snabb täckning till koncentrerad applicering

En av de egenskaper som skiljer TENKA TK-31N från mängden är att samma pistol kan användas i flera konfigurationer. Med tre aktiva munstycken erhålls ett bredare sprutområde, lämpligt för snabb framdrift på stora ytor. Genom att stänga ett munstycke kan apparaten fungera med två utlopp, och för lokaliserade arbeten kan materialet sprutas genom ett enda munstycke.

Denna anpassningsförmåga gör det möjligt för operatören att välja konfiguration efter arbete, utan att behöva flera pistoler för olika situationer. Samtidigt hjälper möjligheten att minska antalet munstycken till att korrelera luftförbrukningen med den tillgängliga kompressorns prestanda.

Mekaniserad applicering av murbruk istället för manuell kastning

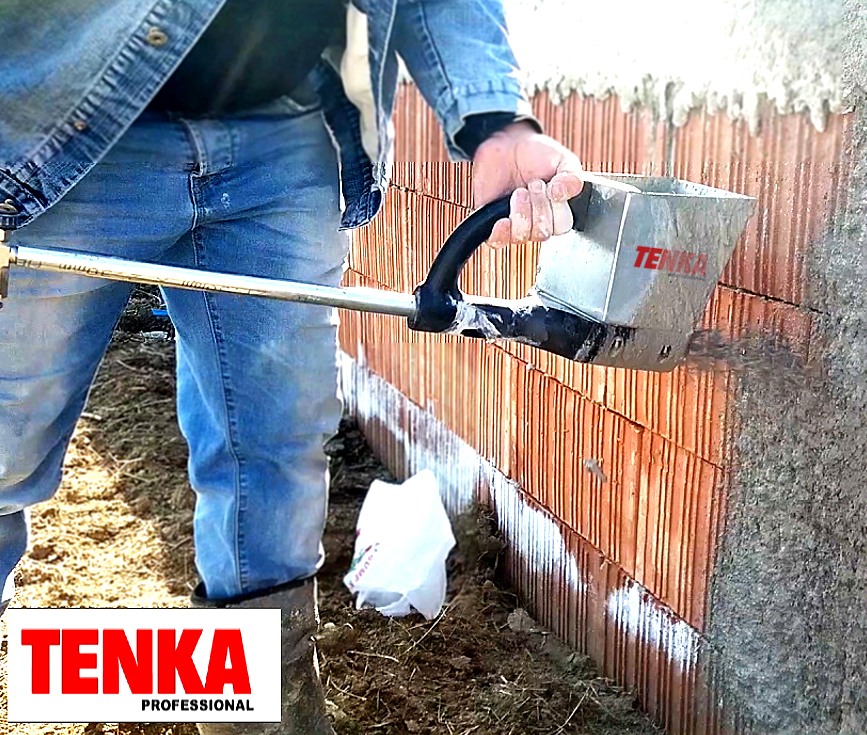

Användning av TK-31N gör det möjligt att spruta murbruket pneumatiskt på underlaget, istället för att upprepade gånger kasta det manuellt med en murslev. Operatören kan fylla behållaren, placera pistolen på lämpligt avstånd från väggen och distribuera materialet över arbetsområdet genom att trycka på avtryckaren.

För stora ytor gör de tre munstyckena det möjligt att täcka en större bredd vid varje drag. I områden som kräver precision ger minskningen av antalet aktiva munstycken bättre kontroll över var materialet hamnar. På så sätt kan apparaten bidra till att förkorta tiden för murbruksapplicering och öka produktiviteten vid putsningsarbeten.

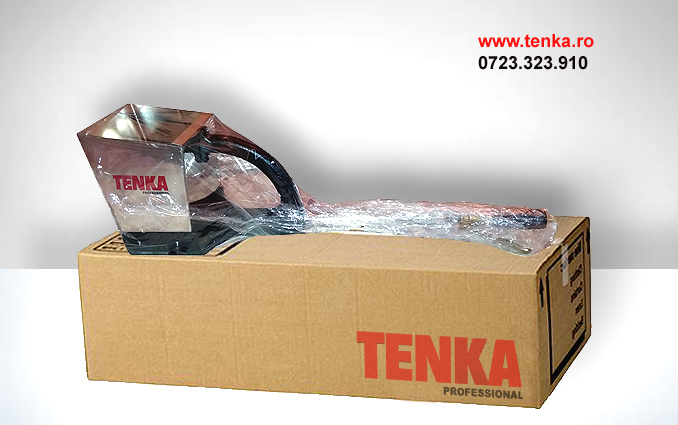

Vad får du tillsammans med TENKA TK-31N?

Standardpaketet innehåller den pneumatiska putspistolen TENKA TK-31N, utrustad med tre munstycken för väggapplicering, samt locken som krävs för individuell blockering av munstyckena. Dessutom ingår faktura, garantibevis och tekniska instruktioner för användning av apparaten.

Beroende på arbetets behov kan konfigurationen kompletteras med ytterligare tillbehör som säljs separat. På begäran och i mån av lager kan mot extra kostnad pneumatisk slang i önskad längd eller reservdelssatser som kan inkludera pneumatiska munstycken och låslock levereras.
